Este diseño es el fruto de mucho imaginar y plantear hasta llegar a la configuración actual.

Empecé a plantearlo como la forma de hacer un cañón de aire comprimido y válvula de riego lo mas compacto posible. Así que modifiqué una DV-100 para que su accionamiento fuera todo neumático y a su alrededor fui disponiendo los demás componentes.

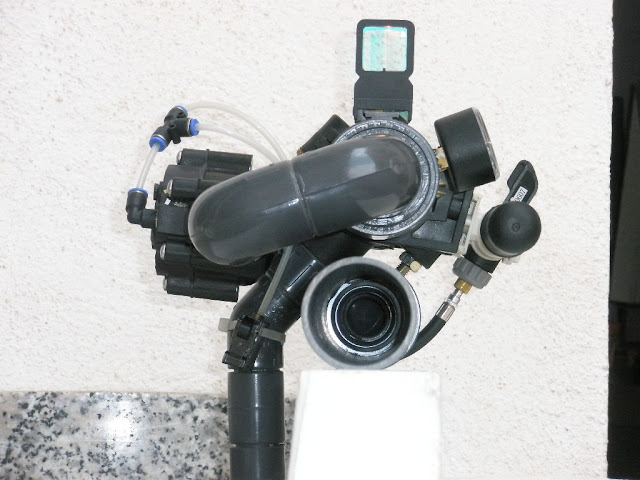

En un diseño clásico el cañón, la válvula y el depósito están alineados. En mi diseño están paralelos.

Este cañón "retorcido" es la forma más compacta en la que se puede montar un cañón de aire comprimido hecho con piezas de PVC y una válvula de riego.

Otro de los aspectos de los diseños tradicionales que nunca me gustó era la dependencia de un compresor eléctrico como fuente de aire comprimido.

Así que a este diseño le incorporé una bomba manual capaz de alcanzar presiones de 5bares, más que suficiente para la mayoría de propósitos. Aun así, incorpora una válvula tipo Schrader adicional para cargar el depósito mediante una bomba mas grande o un compresor.

Para unir el tubo lanzador al cuerpo del cañón usé piezas roscadas de 1", lo que me dá la libertad de poder usar diferentes tipos de tubos lanzadores.

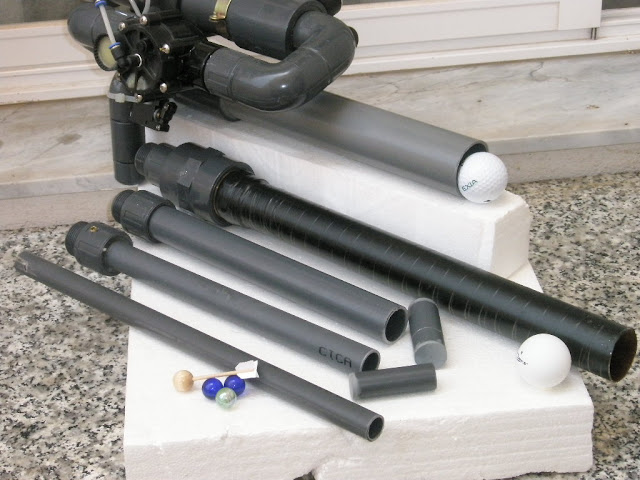

Aquí pueden verse los diferentes tubos con los que he hecho prácticas y el tipo de proyectiles que suelen lanzar.

Los tubos más grandes, para pelotas de golf y pinpon, también has sido excelentes para lanzar confeti y caramelos (lo que me ha convertido en el rey de un par de fiestas).

Mis preferidas como proyectiles, sin duda,  son las pelotas de pinpon: ligeras y voluminosas se frenan enseguida, casi no causan daños y son económicas. Los trozos de PVC cegados a los que llamo "balas" son los ideales para pruevas de impacto, pero muy inestables en vuelos largos.

Sin duda los proyectiles son los que mas cuidado hay que tener son las canicas de vidrio.

En cuanto al alcance de los diferentes proyectiles solo puedo hablar de las "balas" de PVC. Una fue recogida a 90m del punto de disparo. Las demas... bueno, si no se donde caen no puedo calcular ninguna distancia.
